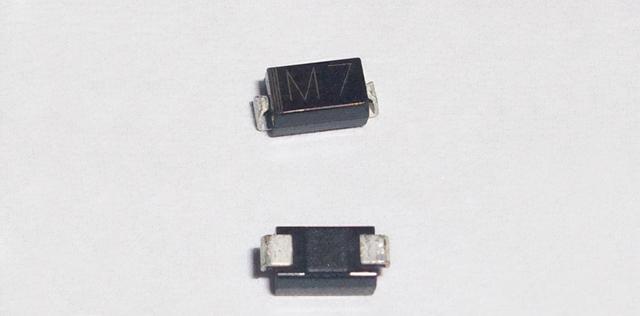

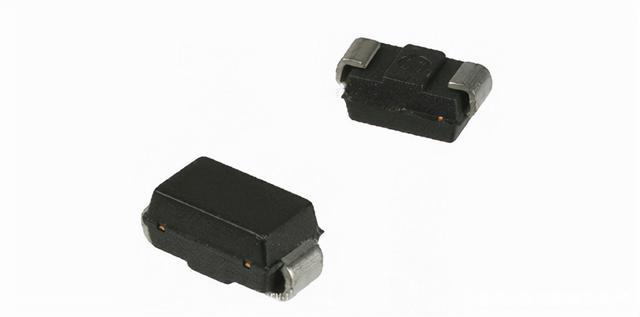

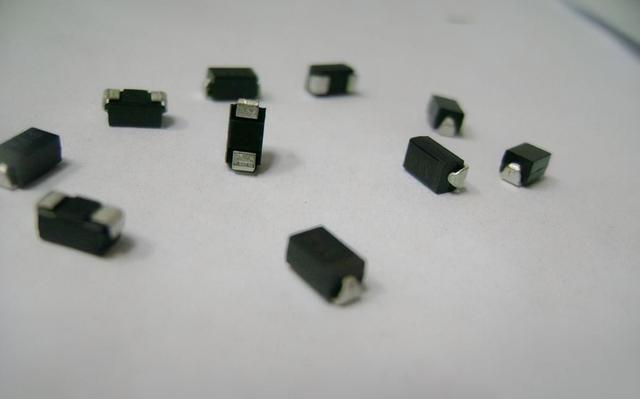

貼片穩壓二極管是電源電路中常用的元件之一，有別于普通二極管，工作在PN結的反向擊穿區，只要功率不超過最大額定功率，就不會損壞。

當然穩壓二極管不止貼片這一種款式，還有一般的插件電容，如普通穩壓插件型二極管，正常來說插件二極管只有兩個插頭，但是也有幾個穩壓二極管是有三個腳的，如2DW7，當然，我們識別貼片穩壓二極管，除了通過外殼的識別之外，初學者還應該學習用萬用表區分貼片穩壓二極管和其他類型的二極管。

穩壓二極管正負極識別方法與一般穩壓二極管沒有區別，都是利用PN結正反電阻的不同性質來識別正負極，一般測試的時候都是用指針式萬用表的 R×1 k檔來測量?jī)梢_之間的電阻值。在兩個阻值中較小的一個，黑表筆接腳是穩壓二極管的正極，而紅色表筆則是負極，當然，貼片穩壓二極管也是可以用這個方式。而三管腳穩壓管的形狀與三極管相似，但其內部為正極連接的穩壓二極管，像這樣的穩壓二極管正負極測試方法和兩管腳穩壓二極管一樣，只要測出一個公正極，那么另兩個則是負極。

上面是穩壓管的正負識別方法，接下來小編要講如何將如何區分開穩壓二極管和常見的二極管。首先，把萬用表R×1 k檔，按上述方法測得二極管的正負極；再用黑筆接二極管負極，紅筆接二極管正極，此時測得的是 PN結反向電阻，阻值很大，表針偏轉。接著把萬用表轉換為 R×10 k檔，此時表針如向右偏轉一定角度，表明被測二極管為穩壓二極管；若表針不偏轉，則表明被測二極管可能不是穩壓二極管。

以上測試方法只適用于測量穩壓值低于萬用表R×10k檔電池電壓的穩壓二極管，當萬用表R×10k檔時，電池組電壓遠高于R×1k檔，如果穩壓二極管的穩壓值低于該電池電壓，用 R×10k檔測量時，PN結就會被擊穿，阻值也會降低。在R×10k檔時，普通二極管的逆耐壓均較高，電池電壓不足以使其逆向擊穿。但若穩壓二極管穩壓值大于電池電壓，則表針不會偏轉，用以上方法也無法分辨所測二極管的種類。
