SS32B至SS320B系列是由新邦微生產的高性能肖特基勢壘二極管，專為表面貼裝應用設計。該系列產品以其優異的電氣特性、可靠的機械性能和廣泛的工作溫度范圍，成為現代電子設備中不可或缺的元件。本文小編將詳細分析該系列二極管的技術特點、性能參數及其典型應用場景。

產品概述與機械特性

SS32B系列采用模壓塑料外殼，符合UL 94V-0阻燃等級標準，確保了產品在高溫環境下的安全性能。其表面貼裝設計特別適合自動化裝配流程，內置的應力消除結構進一步提高了安裝可靠性。產品重量僅為0.098克，極性符號清晰標注在殼體上，支持任意方向安裝，極大方便了電路板設計。端子采用符合MIL-STD-750標準Method 2026的鍍錫工藝，保證了優異的可焊性，能夠承受高達250°C持續10秒的高溫焊接過程。

電氣性能參數分析

該系列二極管提供從20V到200V共七種最大重復峰值反向電壓規格，滿足不同電壓等級需求。所有型號均能承受3.0A的最大平均正向整流電流，在100°C殼溫下仍能保持穩定工作。特別值得注意的是其高達80A的峰值正向浪涌電流能力，使其能夠有效應對電路中的瞬時過載情況。

正向?qū)ㄌ匦苑矫?，?/span>3.0A電流下，不同型號的正向壓降從0.55V到0.95V不等，展現了肖特基二極管典型的低導通損耗優勢。反向漏電流在25°C環境下僅為0.5mA至0.05mA，顯示出良好的阻斷特性。熱阻典型值為85°C/W，工作結溫范圍為-55至+150°C，適應嚴苛的工作環境。

典型應用與性能曲線解讀

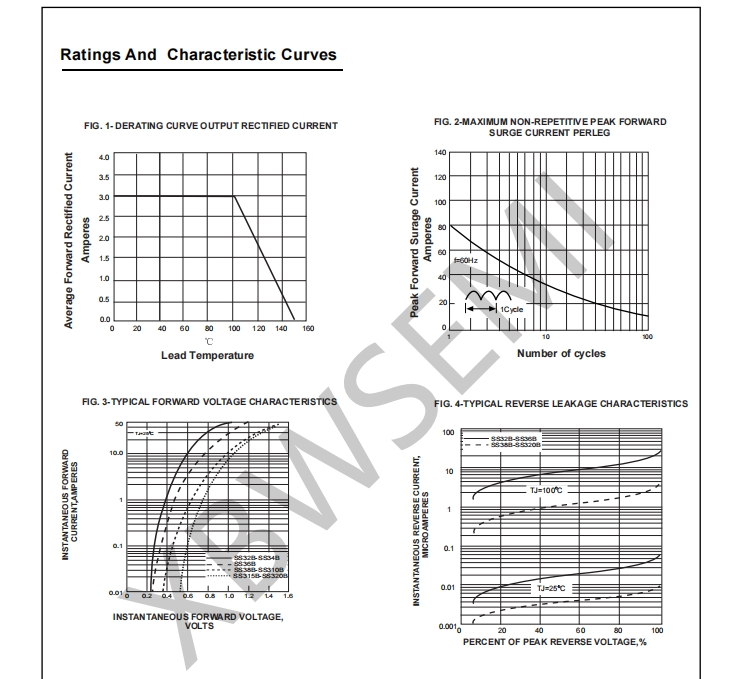

該系列二極管特別適用于開關電源、DC-DC轉換器、極性保護電路等需要快速開關和低正向壓降的場合。圖1所示的降額曲線為設計者提供了不同環境溫度下的最大允許工作電流參考；圖2的浪涌電流能力曲線則展示了元件承受瞬時過載的能力；圖3的正向電壓特性曲線和圖4的反向漏電特性曲線則為精確電路設計提供了詳細參數依據。

對于容性負載應用，廠商建議將電流額定值降低20%，這一設計考慮體現了產品在實際應用中的可靠性考量。高結溫工作能力和優異的溫度穩定性使其特別適合汽車電子、工業控制等高溫環境應用。

結論

SS32B至SS320B系列肖特基二極管憑借其全面的保護特性、優異的電氣參數和穩健的機械設計，為現代電子設備提供了高效可靠的整流解決方案。其寬電壓范圍選項使設計工程師能夠根據具體應用需求選擇最合適的型號，而表面貼裝封裝則順應了電子產品小型化、高密度組裝的發展趨勢。該系列產品特別適合那些對效率、空間和可靠性有嚴格要求的設計應用，是電源管理領域的高性能選擇。
